خازن های فیلم فشرده برای مصارف صنعتی

خازن های ایمنی Compact X2 ولتاژهای بالاتر و کنترل صدا را در درایوهای صنعتی، سیستم های شارژ EV، کنتورهای انرژی و سایر سیستم های قدرت کنترل می کنند.

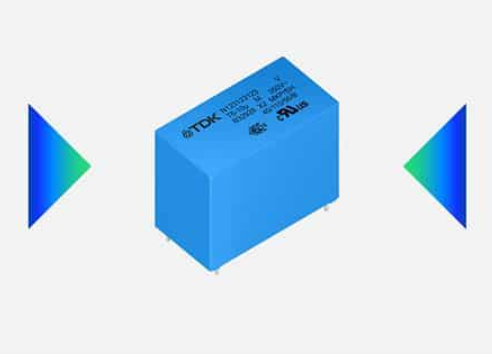

شرکت TDK با سری B3292xU/V مدل های جدیدی را به خانواده خازن های فیلم ایمنی X2 خود اضافه کرده است.هدف پشتیبانی از ولتاژهای بالاتر و در عین حال کاهش فضای برد در طرح های صنعتی و خودرویی است.کاربردهای اصلی شامل منابع تغذیه خازنی و کنتورهای انرژی است که عملکرد پایدار و اندازه جمع و جور مهم هستند.آنها همچنین برای درایوهای صنعتی که تحت فشار الکتریکی مداوم کار می کنند مناسب هستند.

نسخه‌های جدید با فاصله‌های جمع و جور 15 میلی‌متری و 22.5 میلی‌متری عرضه می‌شوند.آنها مقادیر ظرفیت خازنی از 47 nF تا 1.8 μF را در این اندازه های کوچکتر پوشش می دهند.این خازن ها با ولتاژ 350 ولت AC درجه بندی می شوند و می توانند پالس های ولتاژ حداکثر تا 2.5 کیلو ولت را مطابق با استاندارد IEC 60384-14 تحمل کنند.آنها برای سرکوب تداخل در صورت اتصال سری به منبع تغذیه استفاده می شوند.

این سری را می توان در شارژرهای داخلی و سیستم های شارژ EV استفاده کرد، جایی که قابلیت اطمینان و رعایت استانداردهای ایمنی مورد نیاز است.اینورترهای PV یکی دیگر از بخش های کلیدی است، به ویژه در سیستم هایی که در معرض شرایط محیطی مختلف قرار دارند.

در محدوده کامل B3292xU/V، فاصله سرب از 15 میلی‌متر تا 52.5 میلی‌متر گسترش می‌یابد.مقادیر ظرفیت خازنی از 47 nF تا 20 μF می رود.این به طراحان انعطاف پذیری برای انتخاب قطعات بر اساس فضا و نیازهای الکتریکی می دهد.

این سری تست THB را در +85 درجه سانتیگراد، رطوبت نسبی 85٪ و ولتاژ نامی به مدت 1000 ساعت گذرانده است.حداکثر دمای عملیاتی +110 درجه سانتیگراد است که از استفاده در محیط های با دمای بالا پشتیبانی می کند.

این خازن ها خاصیت خود ترمیم شوندگی دارند و در ولتاژ 1505 ولت DC به مدت دو ثانیه تست می شوند.این به بهبود دوام تحت تنش ولتاژ کمک می کند.ابزارهای طراحی و مدل‌های SPICE برای پشتیبانی از شبیه‌سازی و ادغام در طرح‌های جدید در دسترس هستند.
