رابط SPI دوگانه برای رابط کاربری گرافیکی جاسازی شده

با قابلیت SPI دوگانه و عمق رنگ 16 بیتی، نمایشگر می‌تواند بدون تغییر در معماری سخت‌افزاری، با تقاضاهای مختلف نرخ داده سازگار شود.

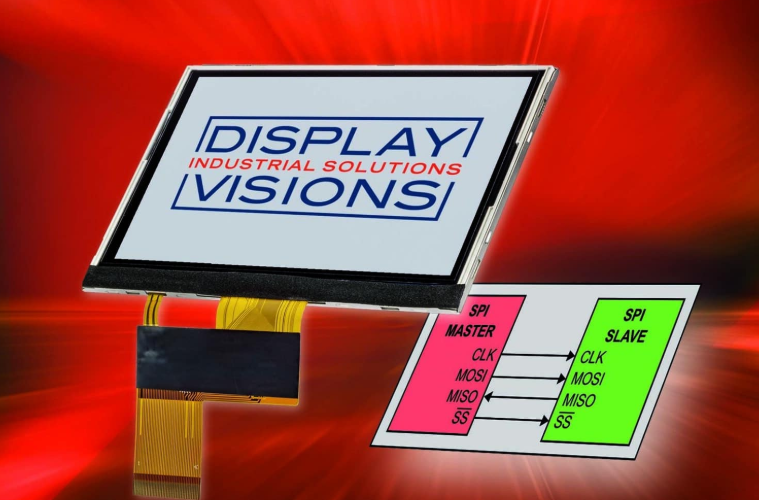

DISPLAY VISIONS EA TFT043 42SINN را معرفی کرده است، یک صفحه نمایش رنگی 4.3 اینچی با رابط SPI که برای سیستم های تعبیه شده مبتنی بر میکروکنترلر توسعه یافته است.رسیدگی به تقاضای رو به رشد برای ماژول های نمایشگر فشرده و آگاهانه که می توانند مستقیماً در سیستم های مبتنی بر میکروکنترلر ادغام شوند.در بسیاری از برنامه‌های تعبیه‌شده، توسعه‌دهندگان به دنبال متعادل کردن عملکرد، سادگی سیم‌کشی و کارایی فضا هستند، به‌ویژه در دستگاه‌های دستی، پانل‌های کنترل و تجهیزات صنعتی که در آن فضای برد و پین محدود است.


رابط محیطی سریال یا SPI به دلیل سرعت بالای داده، ارتباطات دوطرفه کامل، تأخیر کم و کاهش نیاز به سیم کشی، اغلب در چنین طرح هایی انتخاب می شود.با به حداقل رساندن تعداد خطوط سیگنال در مقایسه با رابط های موازی، SPI می تواند طرح PCB را ساده کرده و پیچیدگی کلی سیستم را کاهش دهد.گذرگاه SPI یکپارچه در EA TFT043 42SINN را می توان به عنوان یک رابط 3 سیمی، 4 سیمی یا دوگانه SPI پیکربندی کرد.حالت SPI دوگانه، نرخ انتقال دو برابری را فعال می‌کند و به طراحان اجازه می‌دهد تا عملکرد ارتباطی را با توجه به نیازهای برنامه بدون تغییر ماژول نمایشگر اصلی تطبیق دهند.

این نمایشگر وضوح 480 در 272 پیکسل را ارائه می دهد و تا 65535 رنگ را با عمق رنگ 16 بیت پشتیبانی می کند.این مشخصات امکان ارائه رابط های کاربری گرافیکی دقیق، نمادها و اطلاعات وضعیت را در سیستم های تعبیه شده فراهم می کند.فناوری IPS برای حفظ کنتراست پایدار و نمایش رنگ در زوایای دید وسیع‌تر گنجانده شده است.بعلاوه، نور پس زمینه 1100 سی دی در هر متر مربع از خوانایی در شرایط نور محیطی روشن پشتیبانی می کند که می تواند برای محیط های بیرونی یا محیط های داخلی با نور شدید مناسب باشد.

از نقطه نظر الکتریکی، صفحه نمایش با منبع منطقی 3.3 ولت کار می کند، در حالی که نور پس زمینه تقریباً به 12 ولت در 60 میلی آمپر نیاز دارد.محدوده دمای عملیاتی مشخص شده از منفی 20 درجه سانتیگراد تا مثبت 70 درجه سانتیگراد از استفاده در شرایط صنعتی و نیمه صنعتی پشتیبانی می کند که در آن تغییرات دما باید در طول طراحی سیستم در نظر گرفته شود.
